Inkrementale/Absolute Seilzugsensoren

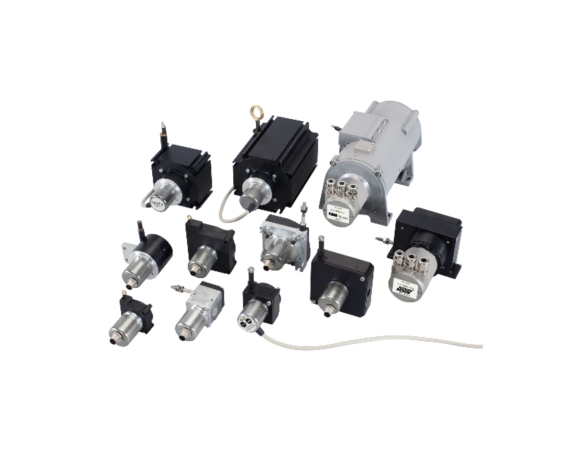

LINARIX Seilzugsensoren erfassen lineare / translatorische Bewegungen durch einen, in einem Gehäuse versenkten Stahlseil. Das Ende dieses Stahlseiles wird mit einer entsprechenden Oese am beweglichen Teil des Maschinenkörpers befestigt. Kommt es nun zu einer Bewegung des beweglichen Teiles, wird das Stahlseil mehr oder weniger aus dem Gehäuse herausgezogen. Die Bewegung in Gegenrichtung wird durch Federpakete kontrolliert geführt, sodass eine exakte Führung gewährleistet ist.

Der angebaute Drehgeber liefert entsprechend dem Seilauszug ein proportionales Ausgangssignal. Zur Übertragung der Positionswerte stehen eine Vielzahl von industriellen Schnittstellen sowohl in digitaler als auch in analoger Form zur Verfügung.



LINARIX - Seilzugsensoren bieten eine große Auswahl an Messlängen von 1 m bis 15 m mit
Positionsausgängen für alle industriellen Schnittstellen sowohl analog als auch digital.

  • Feldbus-Schnittstellen: ProfibusDP, CANopen, SAE J1939, CANlift, DeviceNet, Interbus-S
  • Ethernet-Schnittstellen: Profinet, EtherNet/IP, EtherCAT, Powerlink, Modbus/TCP + TCP/IP
  • SSI-Schnittstellen: SSI-Gray, SSI-Binär, SSI/Inc, SSI-programmierbar
  • Bit-Parallele-Schnittstellen: Gray, Excess-Gray, Binär
  • Analoge Schnittstellen: Strom, Spannung
  • Inkrementale Schnittstelle: A, B, Z, /A, /B, /Z; TTL (RS422), HTL (Push-Pull)
  • Technologie: optisch, magnetisch
  • Auflösung absolut: bis 16 Bit
  • Auflösung inkremental: bis 16384 Impulse/Umdrehung
  • Messbereich: 1, 2, 3, 5, 6, 10, 15 Meter
  • Seilzug-Gehäuse: Eisendruckguss, extrudiertes Metall, bearbeitetes Metall, Kunststoff
  • Verbindungstyp: Anschlusshaube, Stecker, Kabel
  • Ausrichtung der Anschlüsse: axial, radial
  • Schutzart: bis IP65
